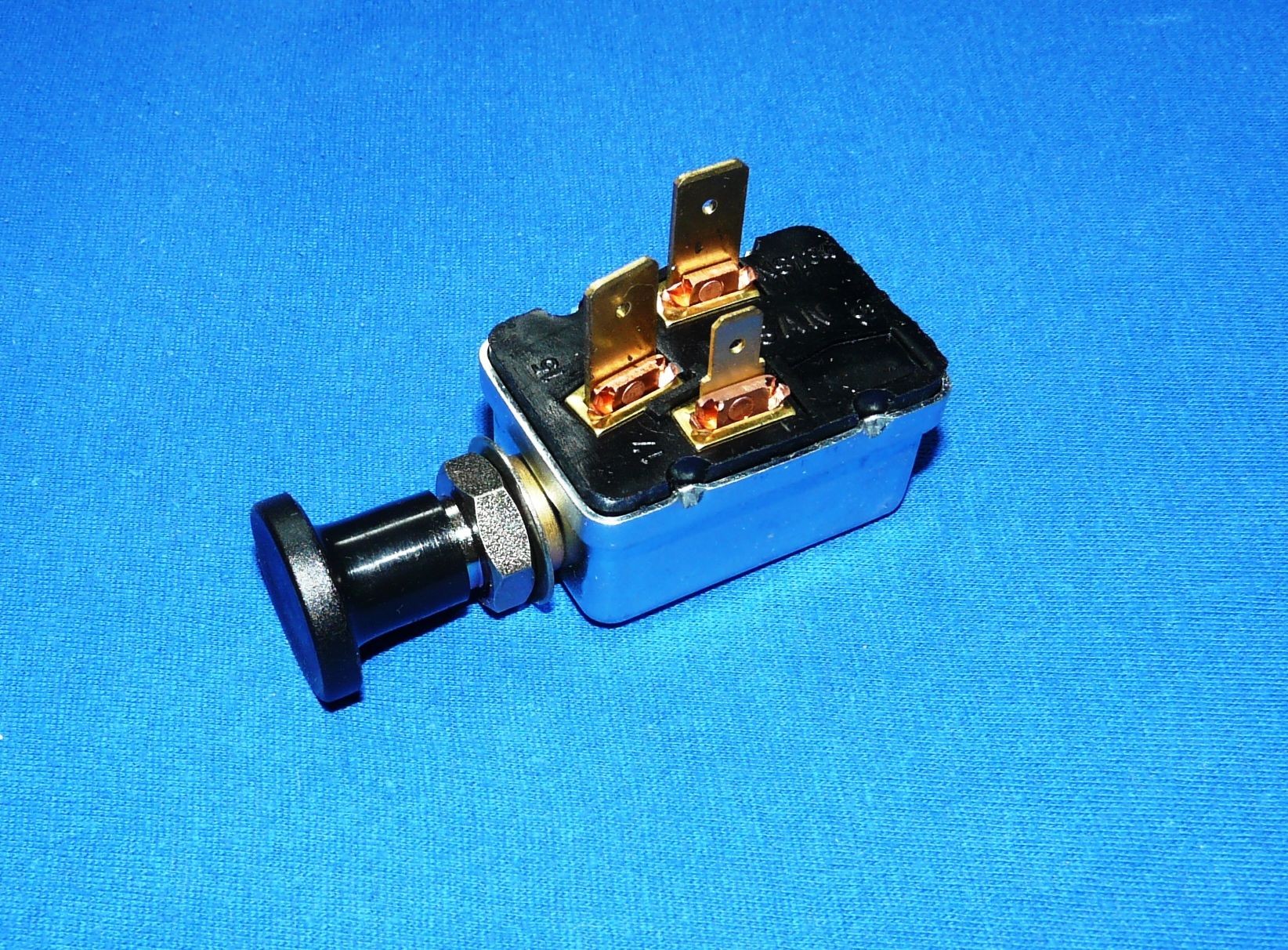

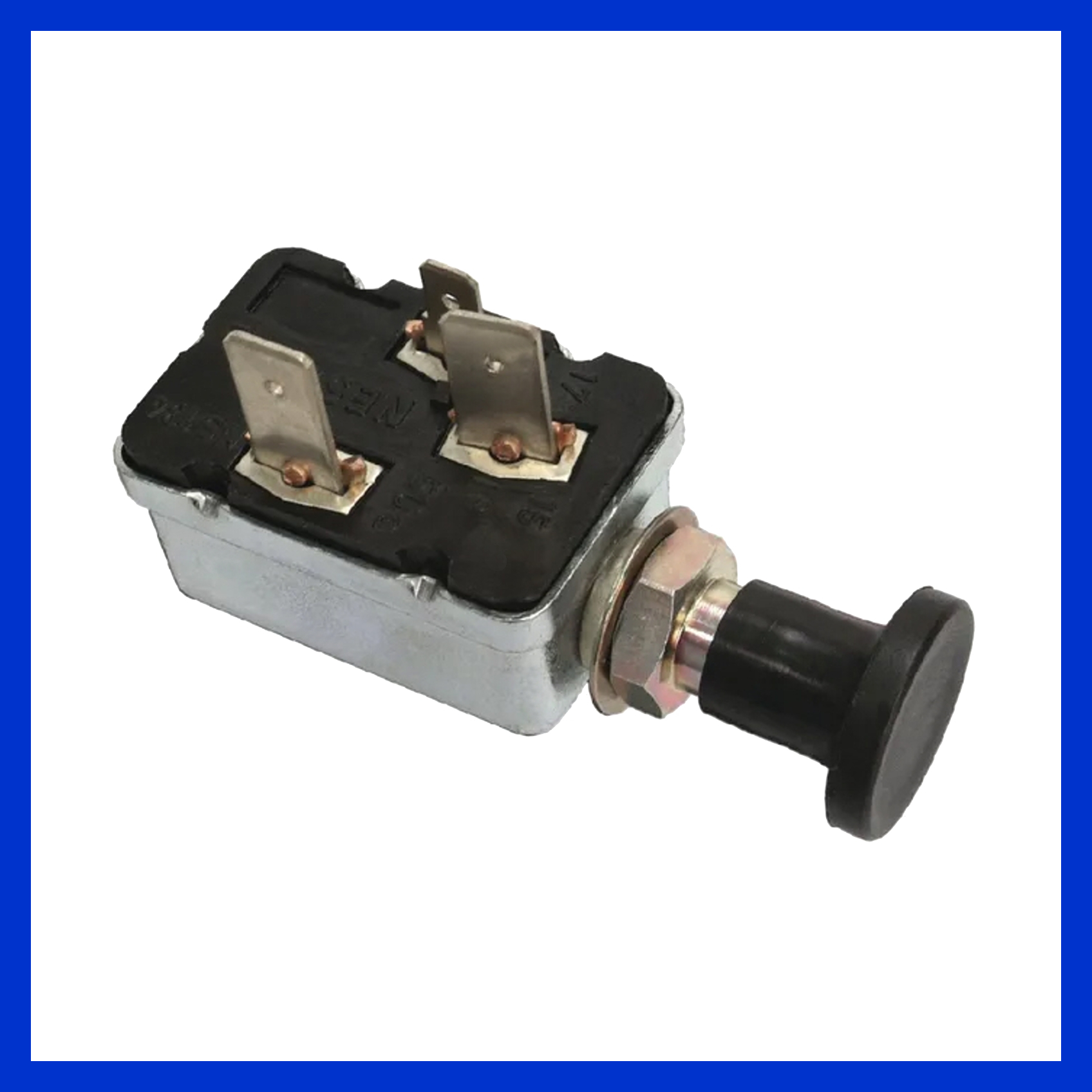

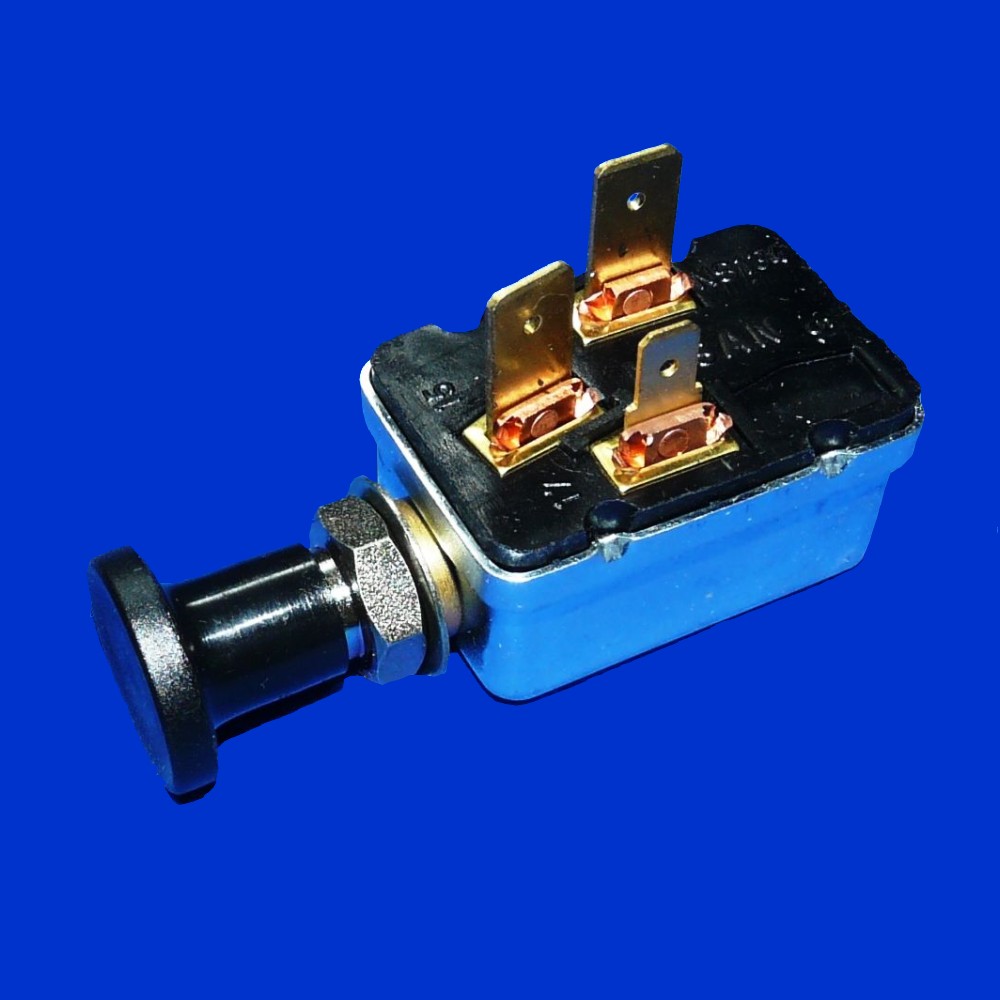

Startschalter Zugschalter Glühanlassschalter Vorglühschalter für Case IHC 3polig


Artikelnummer 483029
16,95 € *
Inhalt 1 Stück
Sofort versandfertig, Lieferzeit 48h

* inkl. ges. MwSt. zzgl. Versandkosten

neuer Vorglühschalter, Zugschalter. Dieser Schalter wurde bei vielen alten Schleppern wie z.B. John Deere, Steyr, Fendt, Case,  MC Cormick,  IHC,  Deutz 06 und 07er Serie, Baggern und Baumaschinen eingesetzt. Anschlussklemmen 15, 17 und 50A.

Hinweis: Diesen Schalter gibt es auch 4 polig Artikel 483020 mit den Klemmen 15, 17, 19 und 50A

Case IHC MC Cormick

Serie: 33
433, 533, 633, 733, 833,
Serie: 43
743, 743XL,
Serie: 44
644, 744, 844, 844S, 844XL,
Serie: 45
745S, 745XL, 845, 845XL,
Serie: 46
1046, 1246, 946,
Serie: BD
D323,
Serie: Classique
353, 383, 423, 453, 654, 724, 824,



Schaltknopf muß in Stellung 1 (Vorglühen) und 2 (Starten) festgehalten werden, geht selbstständig in Stellung 0 (Aus) zurück,



Gehäuse aus Stahl verzinkt

Belastbarkeit:

12 A bei 12 V (Klemme 50a) bzw 9 A bei 24 V (Klemme 50a)

50 A bei 12 V (Klemme 19) bzw 27 A bei 24 V (Klemme 19)

Befestigung: mit Sechskantmutter M10 x 1,

Einbau: Ø 10,5 mm für Wanddicke bis 3 mm,

3 Flachstecker

Schaltkopf mit M 5 Innengewinde

Schaltstellung: Schaltknopf muß in Stellung 1 (Vorglühen) und 2 (Starten) festgehalten werden, geht selbstständig in Stellung 0 (Aus) zurück,

- Eingang Glühstartschalter von der Batterie

- Glühanlage - wärmt

- Startinformation, Anlasser dreht

Klemmen 15, 17, 50a

1. Stufe Klemme 15 auf 50a ist vorglühen
2. Stufe Klemme 15 auf 50a vorglühen und zusätzlich auf Klemme  17 starten



Die Klemmen haben mitunter eine andere Bezeichnung, hier die Umschlüsselung:

15 - 15
50a - 17
19 - 50a




Vergleichsnummer:

3057998R93, 0343008008, 0116392, 01169343, 714607R91, 714607R92, 714607R93, AL23512, F139914020010, F180901020010, F228900020070, F228900020071, IH3057998V  *

*Angegebene Ersatzteilnummern dienen lediglich zur Identifizierung und
zu Vergleichszwecken. Es handelt sich um keine Original - Ersatzteile,
sofern in der Artikelbeschreibung nicht anderweitig angegeben
