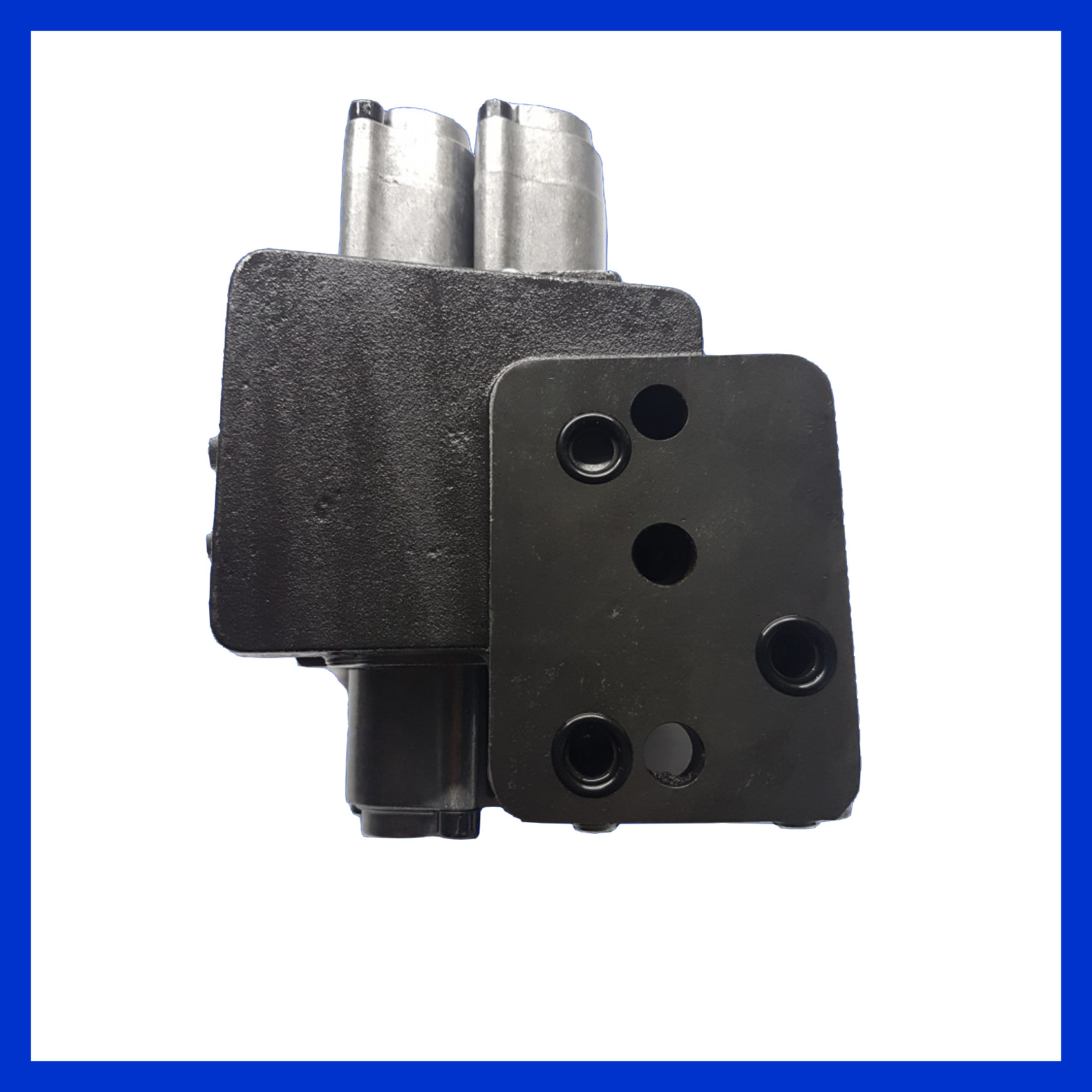

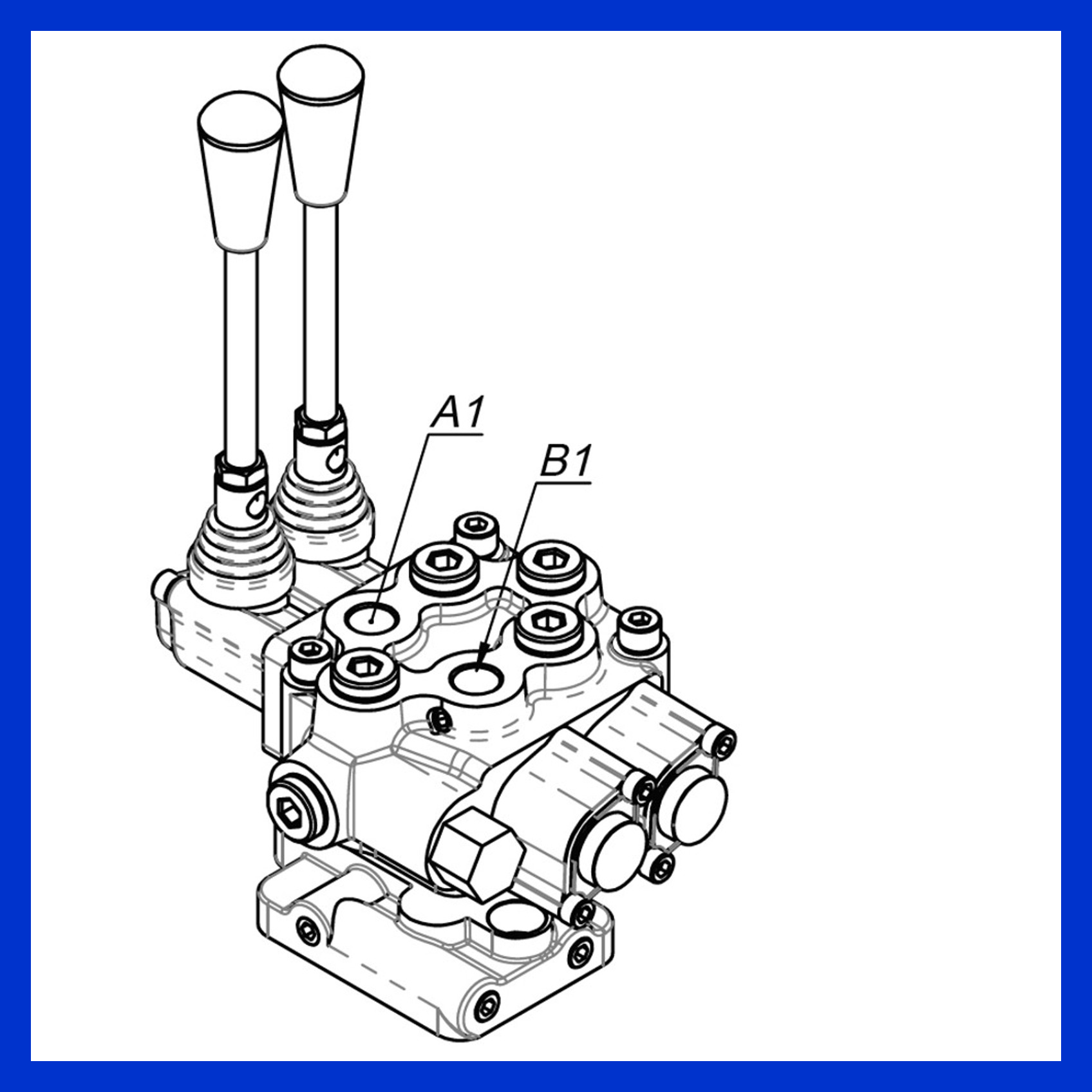

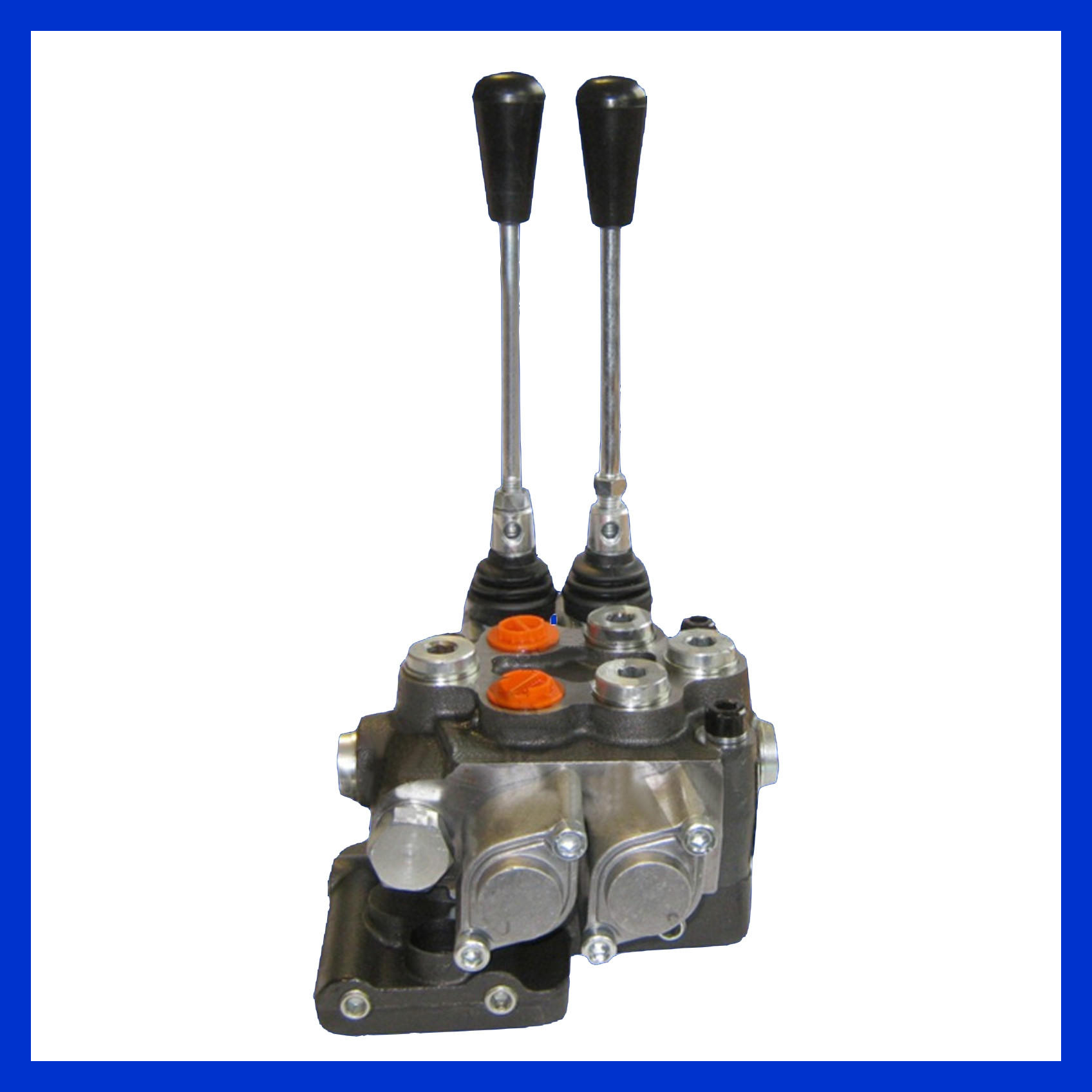

Spezial-Wegeventil, Monoblock, für Massey Ferguson Traktoren 165, 168, 175, 178, 185, 188

Dieses Ventil wird direkt an der Hubabdeckung montiert

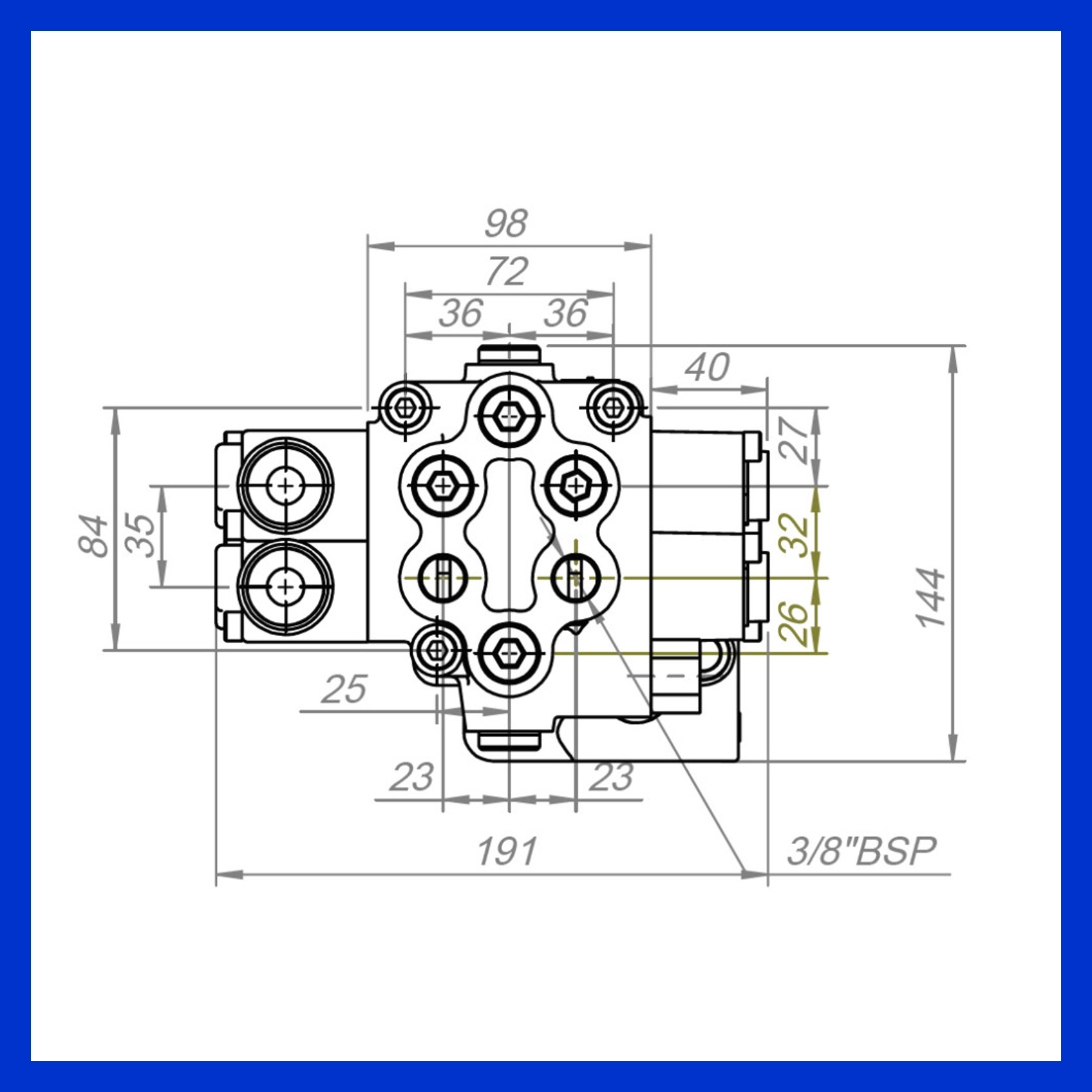

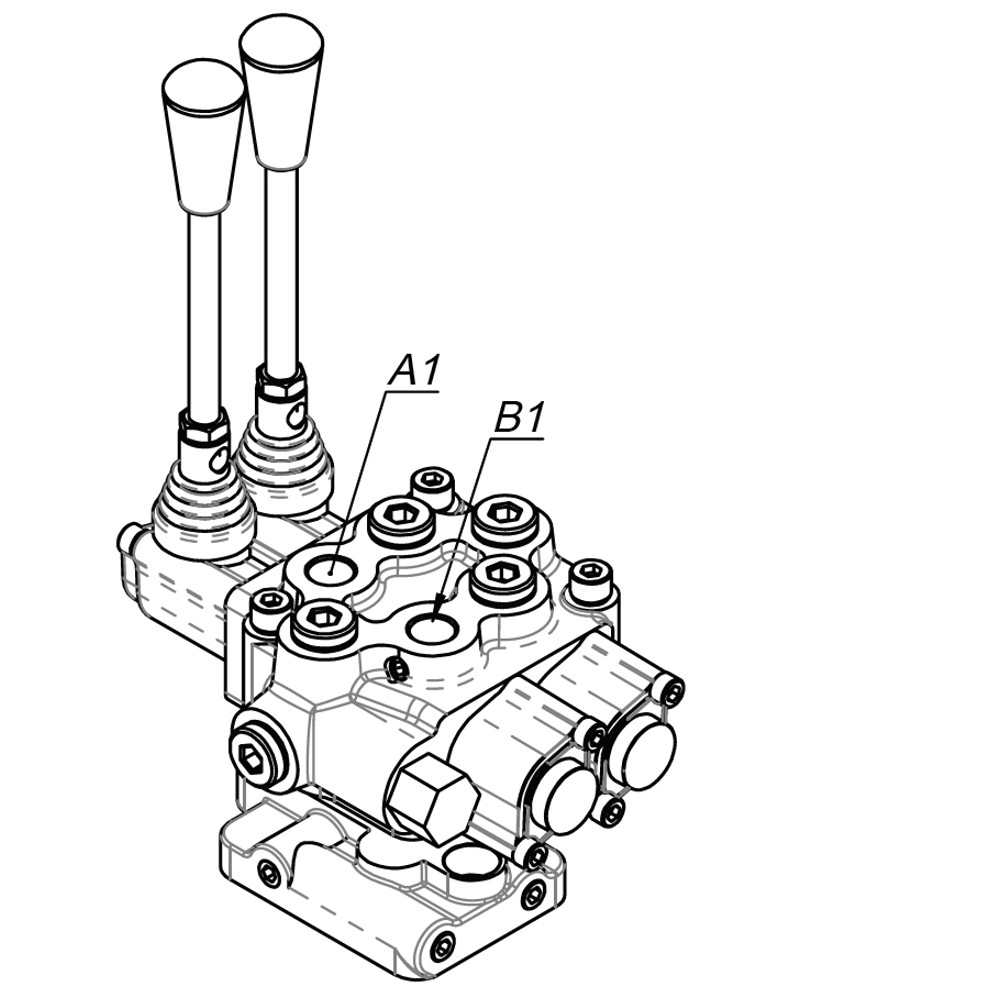

Arbeitsanschlüsse: G 3/8 "

1. Hebel: Auswahl des Funktionsmodus

• In Position 1 funktionieren Hub- und Kippvorrichtung so, als wäre das Ventil nicht vorhanden.
• In Position 2 ist der Hub in der jeweiligen Position gesperrt, und das Ventil arbeitet doppeltwirkend, gesteuert durch den Druckregler (beginnend am Boden und nach oben).
• In Position 3 arbeitet das Ventil einfachwirkend.

2. Hebel: Betätigung Heben und Senken

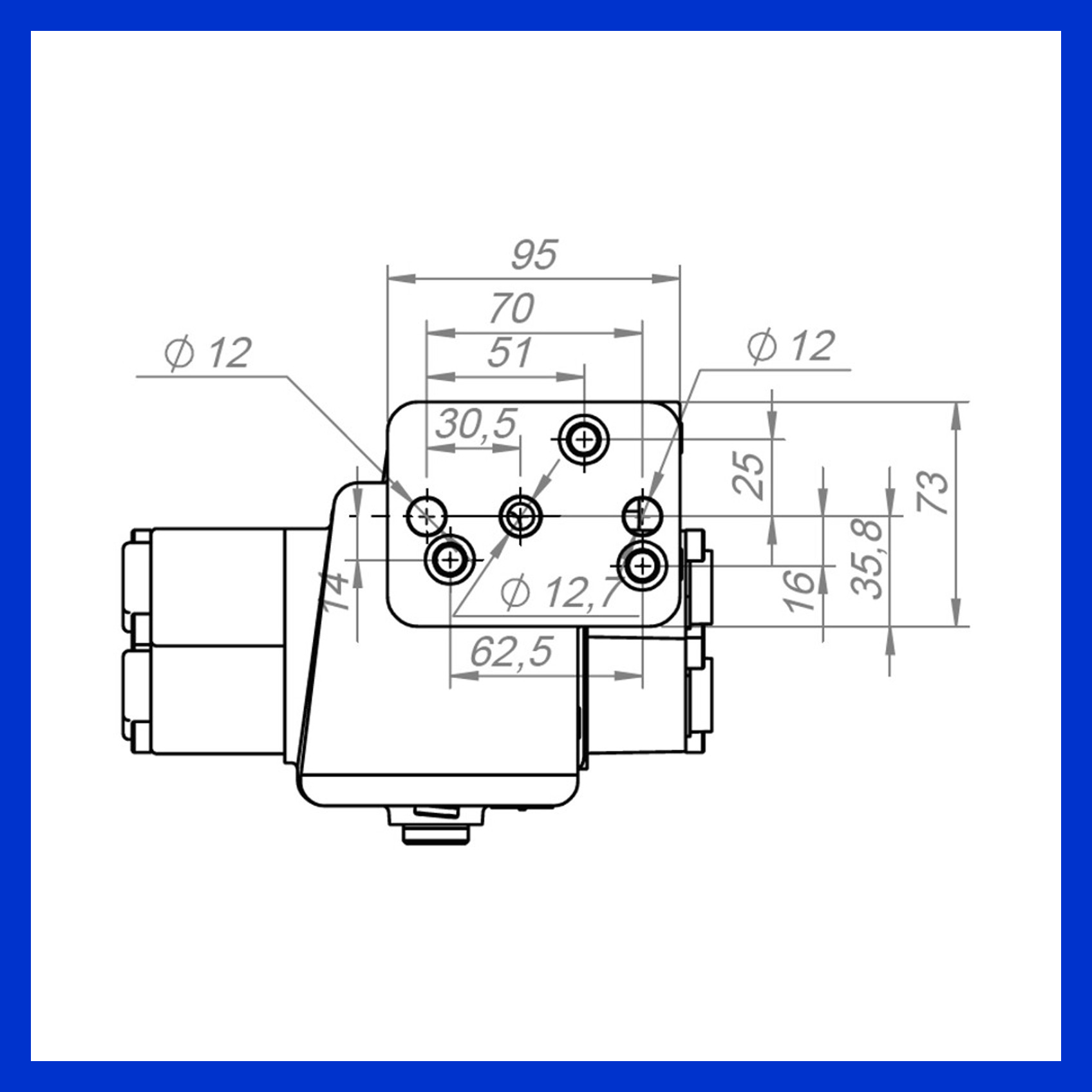

Montageanleitung

Entfernen Sie die 2 Schrauben, mit denen die Kappe am Hydraulikhubdeckel befestigt ist. Kappe entfernen und vom Standrohr abnehmen. Stellen Sie sicher, dass sich das Standrohr nicht von seinem Sitz in der Hydraulikpumpe löst

Entfernen Sie die 3 Schrauben, mit denen das Ventil an der Grundplatte des Wähl- / Steuerventils befestigt ist. (Oberseite Regelventils). Ventil und Unterteil trennen

Setzen Sie das Standrohr in die Einlassöffnung der Grundplatte ein

Bringen Sie die Grundplatte an der Hubabdeckung an und achten Sie darauf, dass das Standrohr richtig in seinem Sitz an der Hydraulikpumpe sitzt.

Befestigen Sie die Grundplatte an der Hubabdeckung.

Befestigen Sie das Steuerventil mit den drei zuvor entfernten Schrauben an der Grundplatte

Vorteil des Ventils

Das Öl fließt direkt in den Hydraulikhubkopf zurück

Durchfluss: 48 L/min

Druck: max 315 bar

Anschlüsse 3/8"

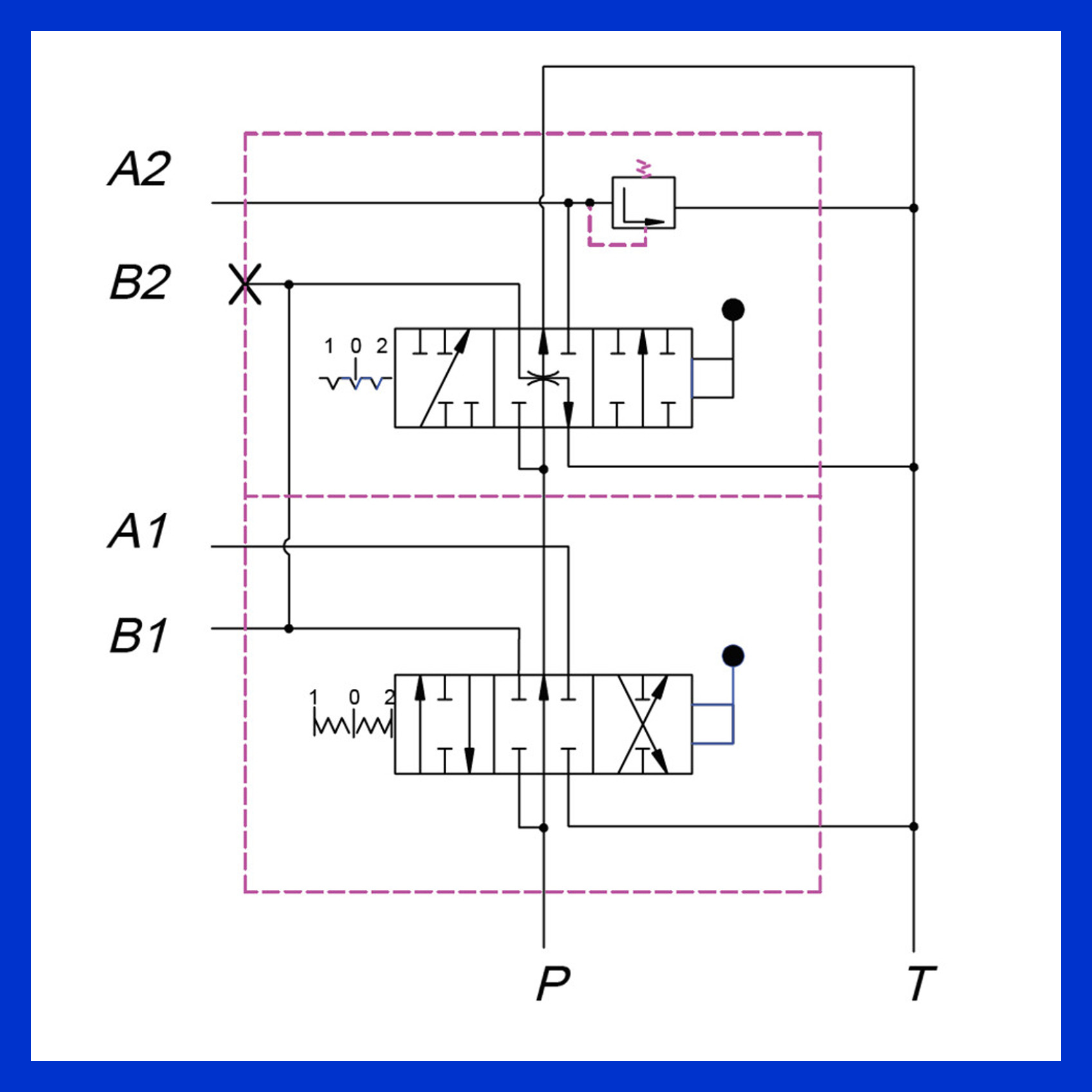

• P (Pressure) – Druck: Versorgt den Hydraulikdruckkreis. Das ist der Eingangsdruck, von dem das System angetrieben wird.

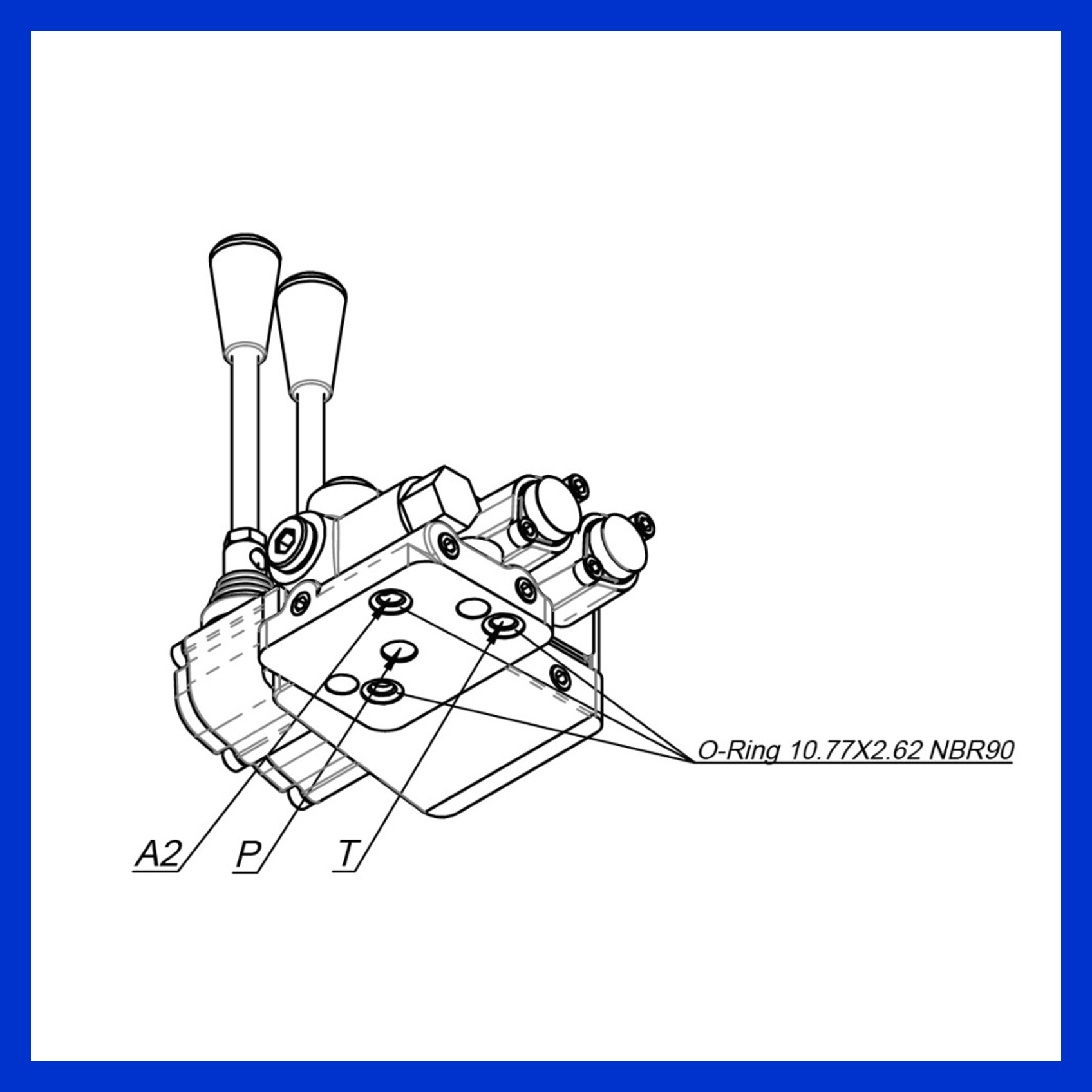

• A2 (Arbeitsseite) – Arbeitsdruck-/Arbeitsweg: Der Port, über den der hydraulische Druck zum Verbraucher (Zylinder, Motor etc.) fließt, um eine Arbeit zu verrichten.
• T (Tank/Return) – Tank/Rücklauf: Der Return- oder Ablassweg, über den Hydraulikflüssigkeit zum Tank zurückgeführt wird, oft zum Abklingen des Drucks oder zum Konditionieren.

Vergleichsnummer: 1686, 1696239M92,

*Angegebene Ersatzteilnummern dienen lediglich zur Identifizierung und
zu Vergleichszwecken. Es handelt sich um keine Original - Ersatzteile,
sofern in der Artikelbeschreibung nicht anderweitig angegeben
